Тест автомобильных ТВ антенн для приема DVB-T2

В этой статье мы расскажем о результатах проведенного нами теста популярных автомобильных телевизионных антенн для приема цифровых каналов DVB-T2 в машине. Мы протестировали популярные на рынке антенны наружной и внутренней установки, все эти антенны представлены в ассортименте нашего магазина.

Магазин антенн «2000 МГц» представляет тест автомобильных телевизионных антенн. В тесте приняли участие антенны от отечественных производителей «Озар» и «Триада», а также антенна из Польши Korona (модификация TS Extra). Мы провели тест антенн для приема цифрового телевизионного сигнала DVB-T2 в зоне уверенного приема в городских условиях и в двух точках загородом на разном удалении от телебашни. Цифровой сигнал измерялся с помощью универсального измерителя сигнала ТСВ Комбо.

География теста.

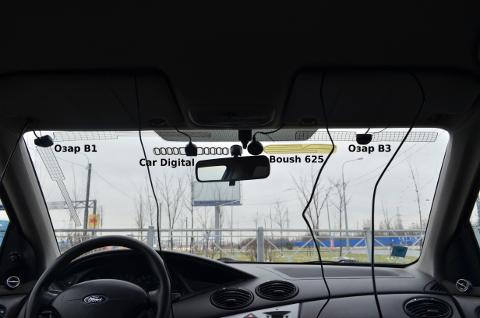

Тестировали автомобильные ТВ антенны в трех точках на карте Санкт-Петербурга и Ленинградской области. На всех точках остановки автомобиль располагался капотом к телебашни.

Точка 1. Находится в Санкт-Петербурге, на пустыре в 7,5 км от телебашни — это будет нулевая точка, т.к. расположена в зоне уверенного приема РТРС-1 и РТРС-2. И ни у одной из тестируемых антенн не возникло проблем с приемом обоих мультиплексов.
Точка 2. Находится в 22,5 км от телебашни в Петербурге, в населенном пункте Мяглово. Мяглово считается зоной уверенного приема DVB-T2 с телебашни Петербурга.
Точка 3. Находится в 38,5 км от телебашни в Петербурге и в 2 км от маломощного ретранслятора в г. Кировске, на момент теста с него вещался только РТРС-1 на 35 частотном канале.

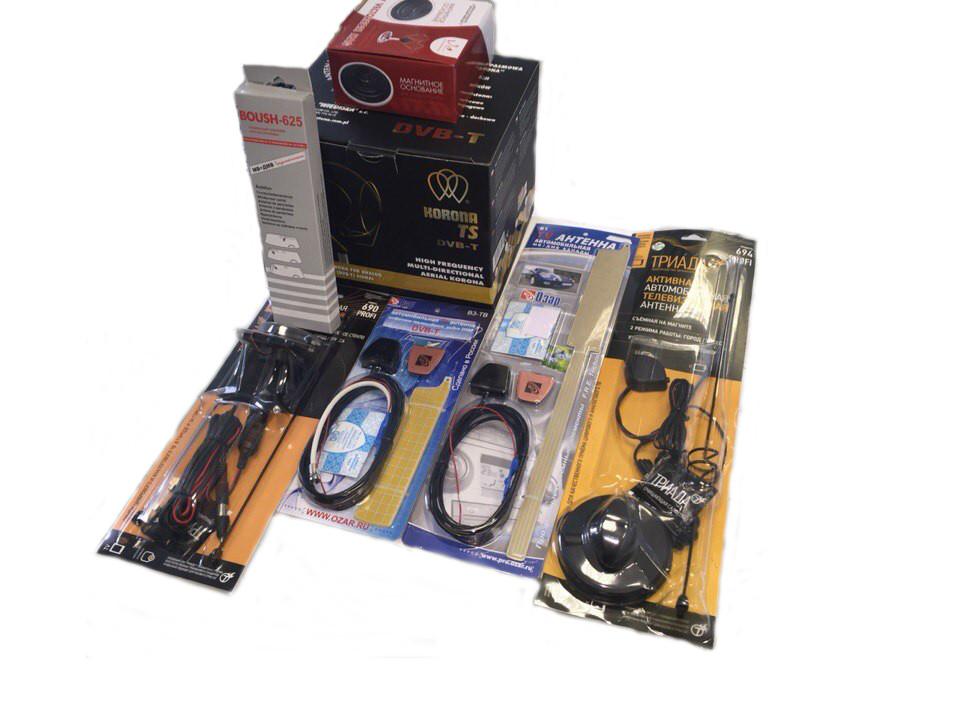

Участники теста:

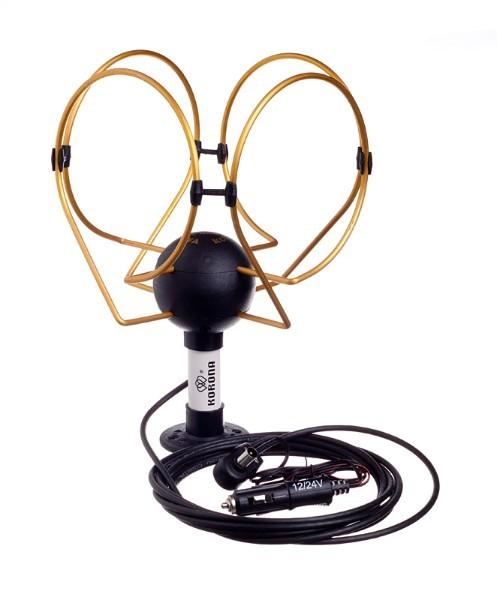

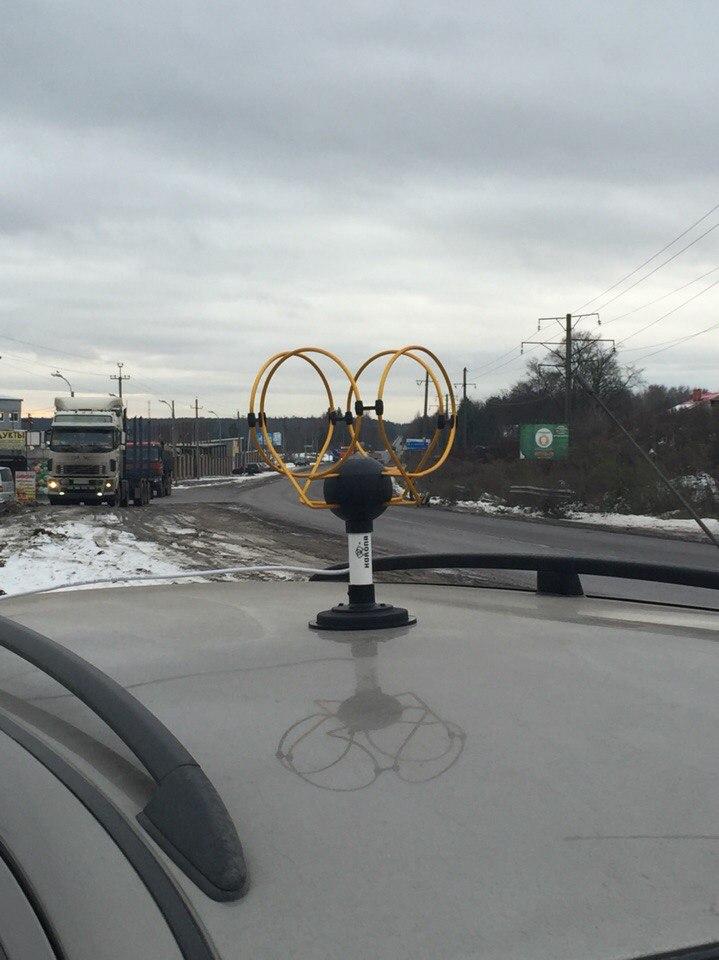

Антенна Korona TS Extra – наружная антенна с усилителем и круговой диаграммой направленности. Автомобильная антенна Korona широко используется дальнобойщиками. Штатное крепление подразумевает установку на саморезы или болты. Для крепления на тестовом автомобиле использовался магнитное крепление от Vectorcom, магнит оказался очень мощным, чтобы снять его с крыши пришлось приложить немалое усилие.

Антенна Car Digital - на прилавках антенну данного вида можно часто встретить под разными названиями и с указанием разных характеристик. Данная антенна входит в комплект Автокомплект Delta Systems DS-550HD DVB-T2.

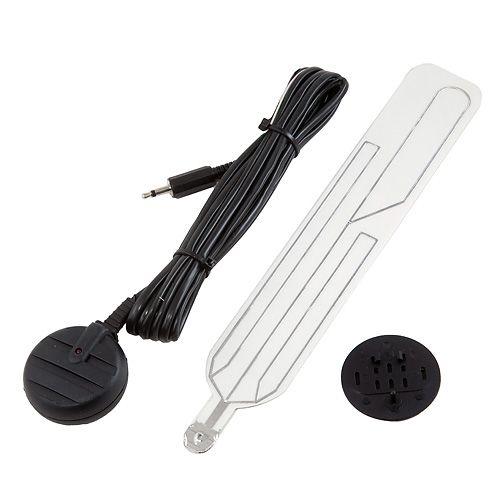

Антенна Bousch 625 — Внутренняя антенна с усилителем. Выпускается в России компанией Триада. Boush 625 аналог Calearo 7137122. Из особенностей антенны хочется отметить один лепесток приемных элементов.

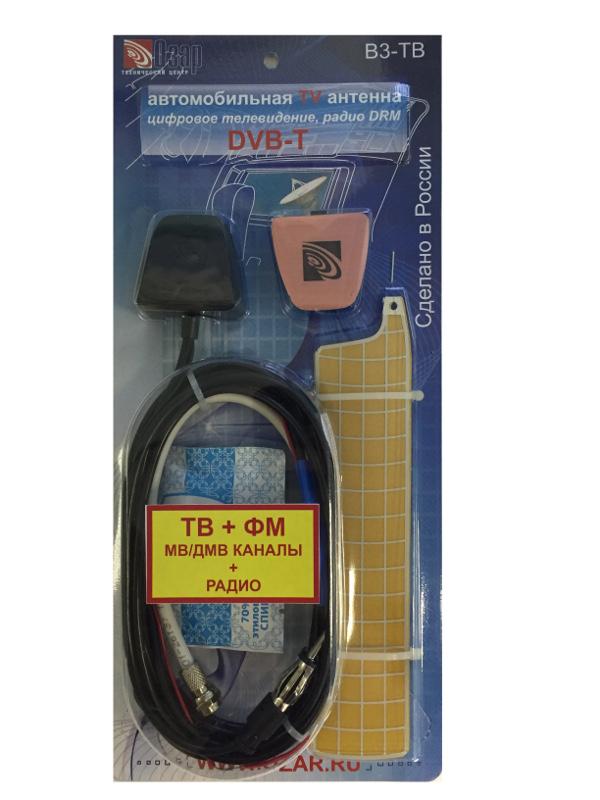

Антенна Озар B3 — внутренняя антенна с усилителем входит в состав автокомлектов X2 DVB-T2 с цифровым DVB-T2 с двумя отдельными тюнерами и универсального автокомплекта Эфир 500 HD DVB-T2. Антенна выпускается в России, в Новосибирске.

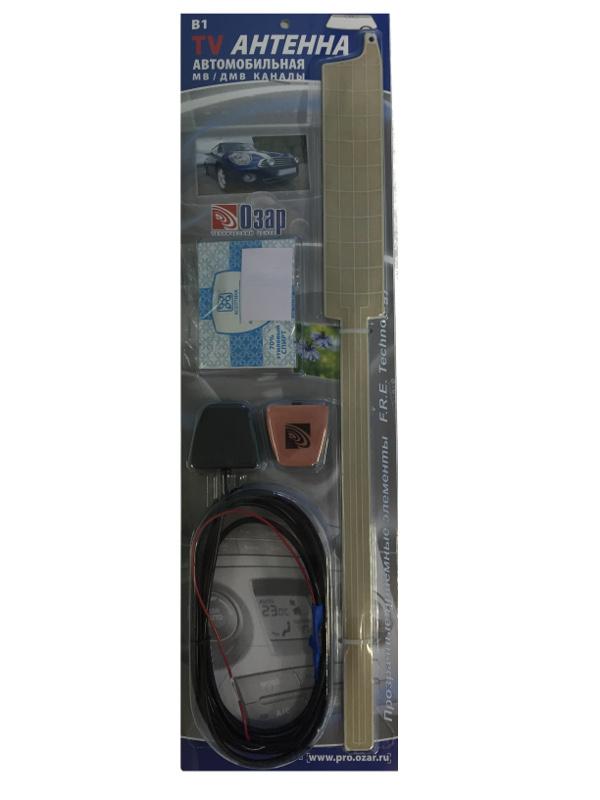

Антенна Озар B1 – Внутренняя антенна с усилителем. Приемные элементы большие 43 см в длину, на лобовом стекле легкового автомобиля их получится расположить только в углу, наклеив приемные элементы под углом.

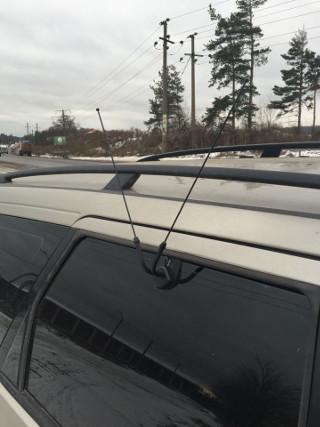

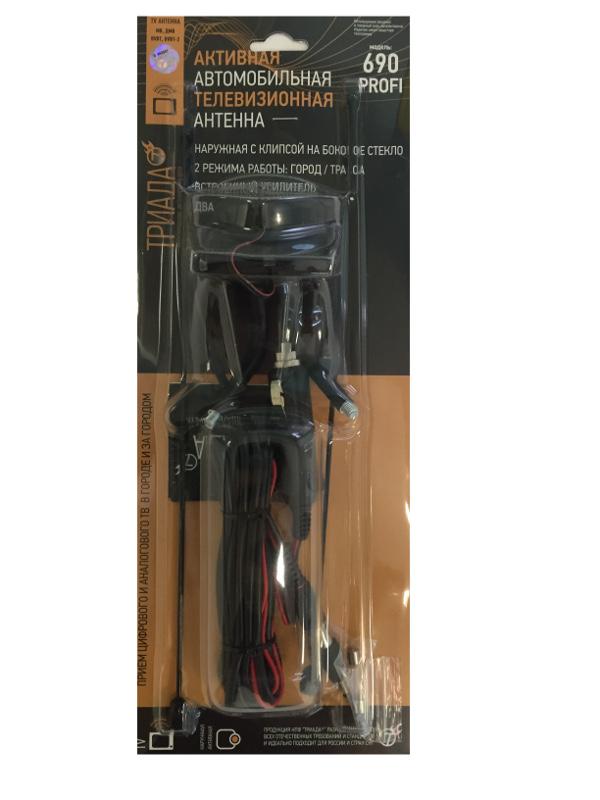

Антенна Триада 690 Профи - наружная антенна с усилителем. Крепится на клипсе на опускаемое стекло. Усилитель имеет два переключаемых режима усиления «Город» и «Трасса». В режиме «Трасса» усилитель работает на максимальном усилении. Режим «Город» является аттенюатором усиления, для уменьшения вероятности переусиления сигнала.

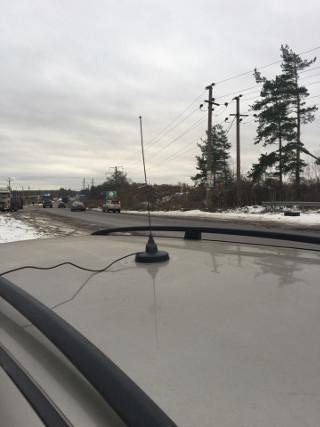

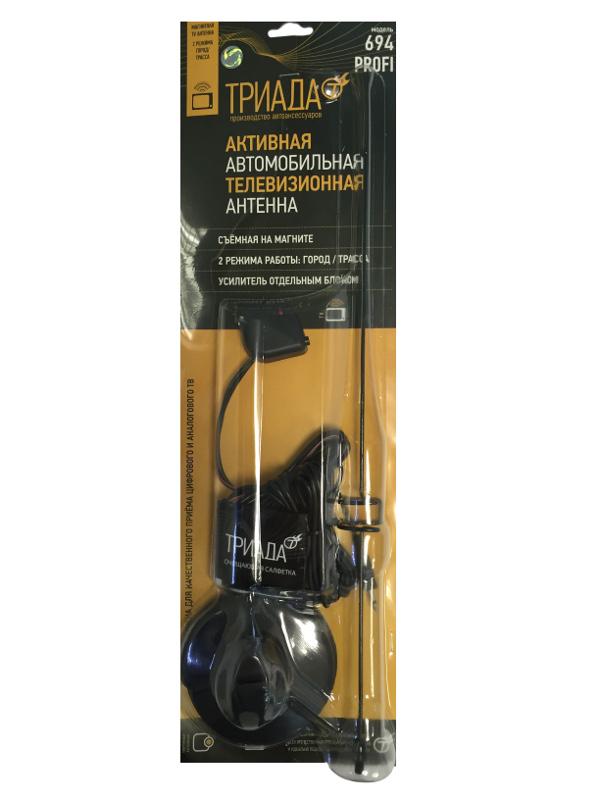

Антенна Триада 694 Профи — штыревая наружная антенна на магните с усилителем. Усилитель выполнен в виде отдельного блока. Усилитель так же, как и у Триады 690 имеет два переключаемых режима.

Сравнительная таблица характеристик тестируемых телевизионных антенн:

	Производитель	Тип установки	Коэффициент усиления	Тип ТВ штекера	Питание
Korona TS Extra	Польша	Наружная, на магните (опция)	20-30 дБ	ТВ-штекер 9,5 мм	Штекер прикуривателя
Car Digital	Китай	Внутренняя, на стекло	Не указано	ТВ-штекер 9,5 мм	Отдельные провода у ТВ-штекера
Озар B3	Россия, Новосибирск	Внутренняя, на стекло	20 дБ	F-разъем	Отдельные провода «плюс» у ТВ-штекера, «минус» у корпуса антенны
Озар B1	Россия, Новосибирск	Внутренняя, на стекло	20 дБ	Jack 3,5 мм	Отдельные провода «плюс» у ТВ-штекера, «минус» у корпуса антенны
Триада 690	Россия, Санкт-Петербург	Наружная, на клипсе на стекло	МВ 1-5 канал 12дБ, МВ 6-12 канал 18 дБ, ДМВ 20-60 24 дБ	ТВ-штекер 9,5 мм + переходник на Jack 3,5 мм	Штекер прикуривателя
Триада 694	Россия, Санкт-Петербург	Наружная, на магните	МВ 1-5 канал 12дБ, МВ 6-12 канал 18 дБ, ДМВ 20-60 24 дБ	Jack 3,5 мм
Bousch 625	Россия, Санкт-Петербург	Внутренняя, на стекло	20 дБ	ТВ-штекер 9,5 мм	Отдельные провода «плюс» у ТВ-штекера, «минус» у корпуса антенны

Измерения сигнала.

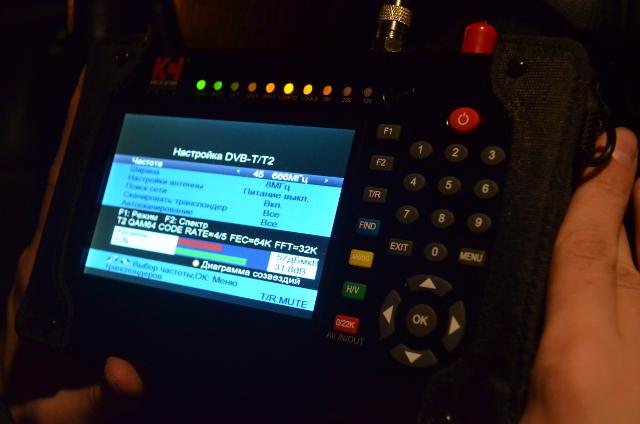

Измерения сигнала DVB-T2 производились прибором ТСВ-Комбо по двум характеристикам: уровень сигнала (в дБмкВ) и соотношение сигнал/шум (в дБ). Чувствительность тюнера DVB-T2 ТСВ-Комбо 53-54 дБмкВ, это минимально допустимый уровень сигнала, при меньших значениях сигнал ТСВ-Комбо сигнал не определяет. При значениях 53-54 дБмкВ, изображение на ТСВ-Комбо сыпется или замирает на несколько секунд.

Ниже приведена сравнительная таблица результатов тестируемых антенн. Цветом выделено качество приема, где:

Зеленый цвет - устойчивый прием сигнала, картинка не рассыпалась
Желтый цвет - кратковременные рассыпания или замирание картинки
Красный цвет - изображения нет, каналы не принимаются

Таблица измерений уровня сигнала тестируемых антенн.

		Точка 1		Точка 2		Точка 3
		РТРС-1	РТРС-2	РТРС-1	РТРС-2	РТРС-1	РТРС-2
Korona TS Extra	S/N, дБ	30	30,1	28	32	27	28,1
Korona TS Extra	Уровень, дБмкВ	73	75	62	63	57	58
Car Digital	S/N, дБ	24,3	21	24,9	0	0	0
Car Digital	Уровень, дБмкВ	58	57	53	52	45	43
Озар B3	S/N, дБ	30,7	29,6	27,5	25,2	21,1	0
Озар B3	Уровень, дБмкВ	65	67	60	56	55	52
Озар B1	S/N, дБ	28,1	24,5	20,3	24,9	19	0
Озар B1	Уровень, дБмкВ	62	65	59	56	54	52
Триада 690	S/N, дБ	29,3	28,4	23	27	21	0
Триада 690	Уровень, дБмкВ	69	66	55	60	53	51
Триада 694	S/N, дБ	24	25	0	23	0	16,7
Триада 694	Уровень, дБмкВ	58	60	46	57	49	53
Bousch 625	S/N, дБ	26,4	24,9	0	0	17,3	0
Bousch 625	Уровень, дБмкВ	58	56	49	46	57	40

Подведем итоги теста.

Korona TS Extra — показала себя в тесте лучшей антенной, неудивительно, круговая диаграмма направленности и наружное исполнение сделали свое дело. Другой вопрос, что на крыше легкового автомобиля антенна смотрится очень громоздко. Если Вас это не останавливает, то эта антенна для вас.

Car Digital — подойдет только для городских условий, но небольшое удаление от города и с приемом ТВ-сигнала возникнут проблемы.

Озар B3 – лучший результат среди внутрисалонных антенн, проблемы возникли только с приемом второго мультиплекса на самой дальней точки 3.

Озар B1 – второй результат среди внутрисалонных антенн, на Точке 3 на 1 мультиплексе наблюдались кратковременные срывы сигнала, для второго мультиплекса не хватило уровня сигнала.

Триада 690 — уверенный прием в городских условиях и условиях ближнего пригорода. В Точке 3 возникли проблемы с приемом обоих мультиплексов, несмотря на располагающийся в нескольких километрах ретранслятор.

Триада 694 — антенна показавшая самые неоднозначные результаты в тесте. Уровень сигнала на первом мультиплексе (586 МГц) оказался очень низким и в точках 2 и 3, картинку на экране нам увидеть не удалось. Однако на втором мультиплексе (666 МГц) уровень сигнала антенны в точке 2 был сравним с оппонентами, в точке 3 даже показала картинку с РТРС-2, хоть и с зависаниями.

Bousch 625 — аутсайдер нашего теста, свои коррективы скорее всего внес всего лишь один лепесток приемных элементов. Уверенный прием сигнала только в городе и небольшой удаленности от телебашни.
