Репитер, который работает в плюс

30 декабря 2019 11:22

// Советы покупателям

Для усиления мобильного интернета обычно используются панельные антенны. Они подключаются напрямую к модему или мобильному роутеру. Дальше интернет раздаётся по средствам Wi-Fi. Но что, если нужно раздать именно мобильный интернет и/или голосовую мобильную связь на несколько устройств? Например если в доме кроме роутера установлен отдельный модем для управление котлом или доступа к системе наблюдения. Так же необходимость усилить интернет на нескольких устройствах может возникнуть у владельцев кафе, ресторанов, баз отдыха и других объектах где люди пользуются собственными устройствами. В таких случаях появляется необходимость в установке репитера.

Репитер — это система состоящая из наружной (донорной) антенны принимающий сигнал, усилителя и одной или нескольких внутренних (сервисных) антенн ретранслирующих сигнал внутри помещения. Как и пассивные антенны репитеры различаются по коэффициенту усиления (мощности) и частотному диапазону в котором они работают. Его мощность определяет не только силу и качество сигнала, но и зону покрытия сервисной антенны. Например в зоне неуверенного приёма репитер мощностью 50-60ДБ вряд ли покроет больше одной комнаты.

Для самостоятельного выбора репитера сначала необходимо провести небольшое исследование. А именно: определить рабочие частоты и мощность сигнала в точке установки донорной антенны. И если для определения частоты достаточно просто зайти в сервисное меню телефона, то для определения мощности сигнала на смартфон придётся установить специальное ПО. Например программу «Информация сигнала сети» от Kaibits Software для андроид. Она удобна тем, что кроме силы сигнала показывает на карте башню, к которой подключено устройство.

И так, подключаемся к программе, и видим: уровень сигнала сигнала составляет, например, -70ДБ, а частотный диапазон в сервисном меню смартфона определяется как HSPA+

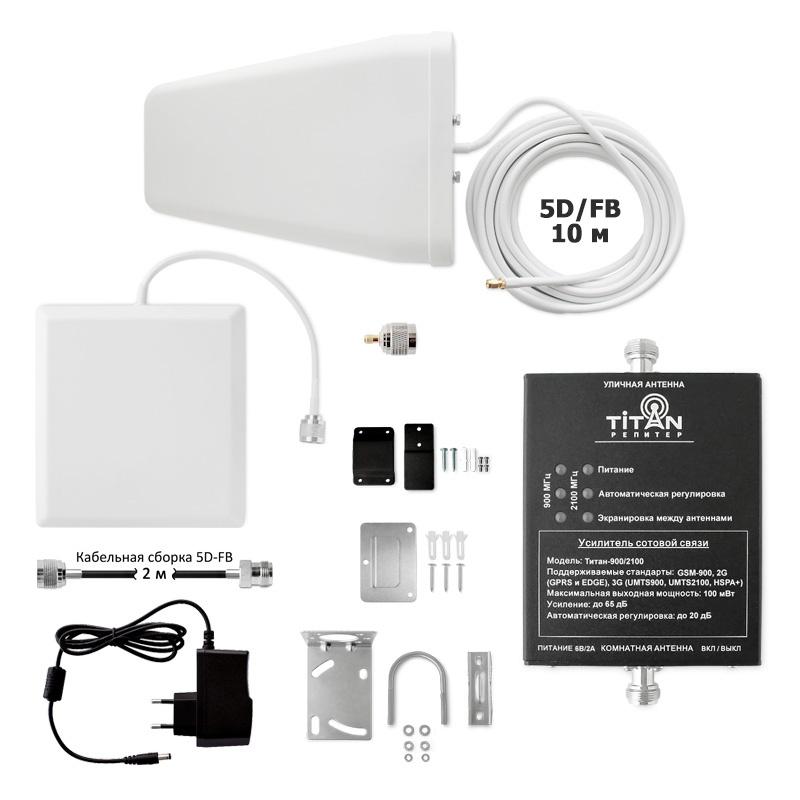

Теперь давайте возьмём для примера недорогой репитер Комплект Titan-900/2100 он подходит по частоте, а усиление составляет 60ДБ. Теперь проведём небольшие вычисления: к мощность сигнала -70 прибавляем усиление донорной антенны и усилителя, отнимаем потери на кабеле и прибавляем мощность сервисной антенны. Если вы используете несколько комнатных антенн не забудьте в расчёте учесть потери на делители мощности. И что получаем: -70 (сигнал) + 8 (донорная) + 60 (усилитель) + 9 (сервисная) — 3 (кабель)= +4. Как видите в плюс мы вышли. А теперь, чтобы определить мощность воспользуемся таблицей отношения силы сигнала к Ваттам:

Получается 2,5 мВт, далее умножаем эти 2,5мВт на 6 и получаем приблизительную зону покрытия 2,5*6=15 квадратных метров. Т.е зона покрытия данного комплекта «в голом поле» составляет 15 метров. Однако, стоит учитывать, что стены, перекрытия и наличие радиошумов могут значительно изменить данный показатель.

Как мы понимаем из расчёта, данный комплект при такой мощности сигнала покроет максимум комнату. Чтобы увеличить зону охвата нужно либо подобрать комплект с более мощным репитером, либо заменить сервисную антенну. Например если заменить входящую в комплект 8Db антенну на широкополосную Agata или Zeta мы получим выходную мощность в пределах 20-25мВт, что соответствует зоне покрытия в 120-150кв.м. И по идее это нас вполне устраивает, но минус в том, что мощность антенны зависит от ширины диапазона. И заменив сервисную антенну на агату или зету мы потеряем диапазон в 900Мгц. Поэтому, чтобы его сохранить придётся выбирать репитер с усилением в 70-75Дб. Например: ДалСВЯЗЬ DS-21 00-20 (70дб).

Теперь, когда мы определились с оборудованием несколько советов по установке:

Для избежания замкнутого контура, когда донорная антенна принимает сигнал с сервисной, необходимо разнести их на достаточное расстояние.
Для лучшего качества приёма в помещениях, где стены выполнены из железобетона, на каждую комнату установите свою сервисную антенну.
Правильно выбирайте кабель снижения. До 10 метров вполне достаточно кабеля марки 5D-FB, но если планируется проложить 15-20 метров выбирайте более толстый 8D-FB.
Не покупайте дешёвые китайские репитеры, т.к. они могут создавать радиопомехи и мешать другим абонентам. Это особенно актуально в городских условиях где надзорные органы следят намного строже.
